射频电路 · CST · 印制电路板测试

交指结构超小型 SSPP 低通滤波器

本科期间主导的人工表面等离子体激元(SSPP)低通滤波器研究,完成结构设计、CST 仿真、PCB 样机制作与矢量网络分析仪测试。该研究也是我的本科毕业设计,成果包括第一作者论文和授权发明专利。

人工表面等离子体激元滤波器设计、电路板样机与响应
滤波器结构、印制电路板样机及 S 参数结果。

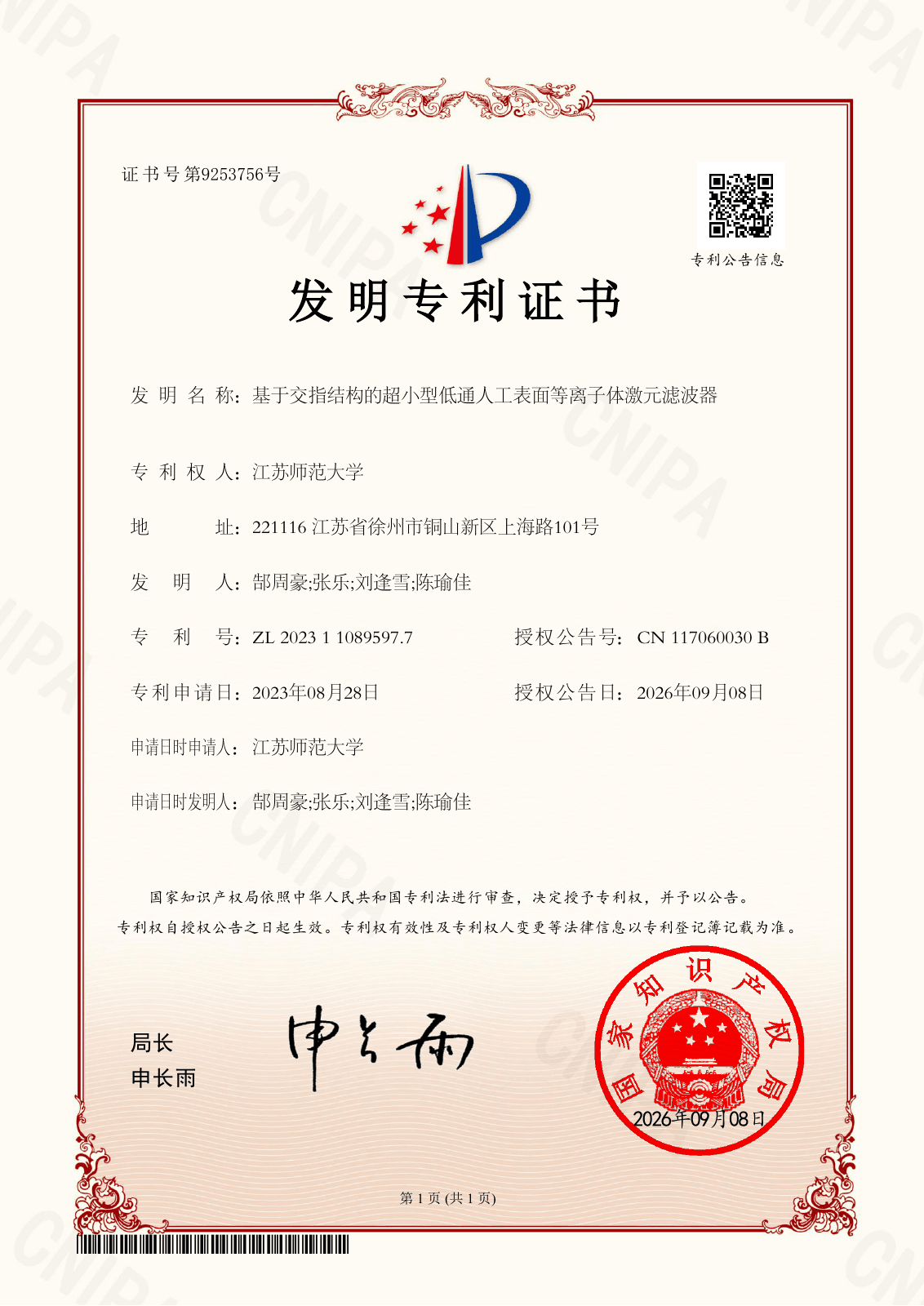

基于交指结构的超小型低通人工表面等离子体激元滤波器:发明专利证书
发明专利证书 · 授权公告日:2026 年 9 月 8 日。
查看证书原件(PDF) ↗

我的工作

仿真与实测结果

类型结果
仿真通带 0–5.66 GHz;阻带 5.95–12 GHz,抑制超过 24 dB;5.74 GHz 附近滚降斜率为 105 dB/GHz
实测截止频率 5.53 GHz;通带回波损耗 >20 dB;带外抑制 >35 dB
归一化尺寸0.5 × 0.16 λ₀²
查看论文
